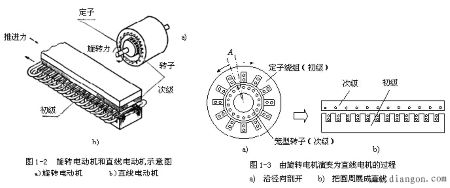

直线电机的结构可以看作是将一台传统旋转电机沿径向剖开并展成直线平面而成。在旋转电机中，定子产生旋转磁场、转子随之旋转；在直线电机中，原本的定子变为“初级”、转子变为“次级”。当初级通入电流后，初级的行波磁场与次级相互作用，直接产生沿直线方向的电磁推力，无需中间传动机构。

传统驱动方式：电机 → 联轴器 → 丝杠 → 滑台

直线电机驱动方式：直线电机 → 滑台

图为：直线电机工作原理图解

直线电机基于经典电磁学原理工作，其推力源自载流导体在磁场中受到的安培力，基本关系可用 F=BIL 描述（其中 B 为磁感应强度，I 为电流，L 为有效导体长度），通过控制绕组电流的方向和大小即可实现推力的连续调节与运动方向的切换。

图为：永磁同步直线电机

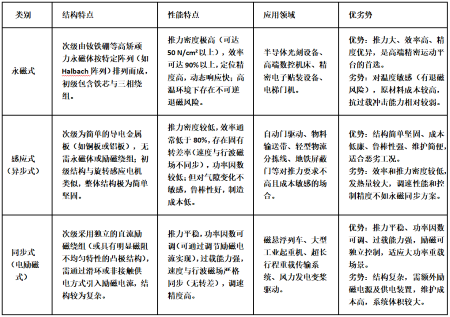

在工业应用最为广泛的永磁同步直线电机（PMLSM）中，初级铁芯上绕有三相绕组，次级为永磁体阵列。当控制器向初级绕组通入对称的三相交流电时，气隙中会形成沿直线方向平移的行波磁场，该磁场与次级永磁体自身的磁场相互作用，产生持续的电磁推力，从而推动运动平台沿导轨实现高速、高精度的直线运动。

直线电机凭借直接驱动的先天优势，在多个技术维度上显著超越传统“旋转电机+丝杠”方案：

高精度：消除了中间传动机构带来的机械间隙和弹性变形，配合高精度光栅重复定位精度可达正负1um，配合高精度导轨和高刚性结构设计重复精度甚至可达纳米级精度。

高速度与加速度：直线电机直接实现直线运动，避免了传统传送方式通过转动实现直线运动存在的传动间隙、过多的摩擦损耗等问题。

高效率：电能直接实现直线运动机械能，无需旋转到直线转换过程，能量转换效率大幅提升。

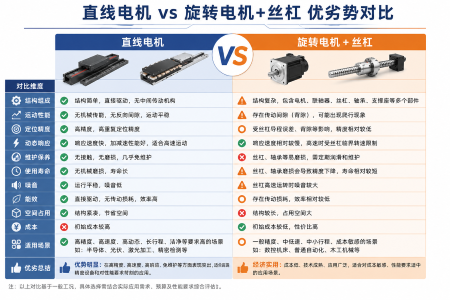

图为：直线电机与“旋转电机+丝杠”优劣势对比
